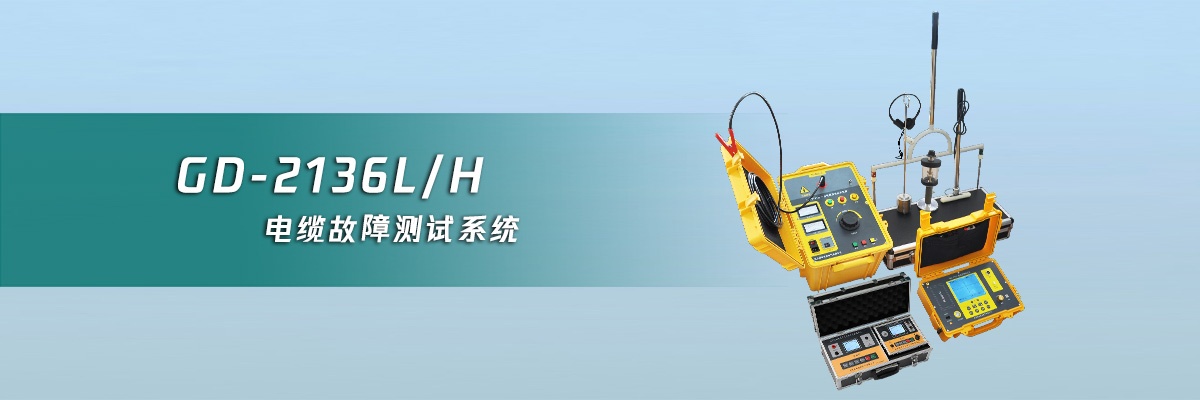

Name: GD-2136（停產）電纜故障測試系統
Brand: 武漢國電西高電氣有限公司

GD-2136（停產）

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

GD-2136 電纜故障測試系統，是新型電纜故障測試排查裝置，能夠對高阻閃絡故障，接地、短路、斷線，接觸不良等故障進行測試，利用聲測法，能快速定位故障點。

本產品是GD系列里，電纜探傷儀的升級版本，它是一套組合系統，功能強大，能夠對處理各種故障現象；適應力強，能夠對各類型的電纜進行故障點的排查探測。是一套萬能設備，相對于老版本的電纜探傷儀，故障測試儀，它更加全面，功能更加強大。如果探測任務，要適應多類型，多環境的電纜。那么本產品，絕對是您最佳選擇，性價比更高。

產品特點

1．功能齊全
測試故障安全、迅速、準確；儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試；如配備聲測法定點儀，可準確測定故障的精確位置；
2．測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；
3．智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；
4．具有波形及參數存儲、調出功能；
5．采用非易失性器件，關機后波形、數據不易失；
6．具有雙蹤顯示功能；
7.可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷；
8．具有波形擴展比例功能；
9．改變波形比例，可擴展波形進行精確測試；
10．可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；
11．具有根據不同的被測電纜隨時修改傳播速度功能；
12．小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

產品特點

1．功能齊全
測試故障安全、迅速、準確；儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試；如配備聲測法定點儀，可準確測定故障的精確位置；
2．測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；
3．智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；
4．具有波形及參數存儲、調出功能；
5．采用非易失性器件，關機后波形、數據不易失；
6．具有雙蹤顯示功能；
7.可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷；
8．具有波形擴展比例功能；
9．改變波形比例，可擴展波形進行精確測試；
10．可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；
11．具有根據不同的被測電纜隨時修改傳播速度功能；
12．小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。

產品參數

1．應用范圍及用途儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏、高阻閃絡性故障和電纜的斷線、接觸不良等故障；并可測試電纜的長度和電波在電纜上的傳播速度。
2．最遠測試距離：15Km（明線可達100千米）
3．探測盲區：　　1m
4．讀數分辨率：　1m
5．功耗：　　　　5VA
6．使用條件：環境溫度　0℃～＋40℃
　　（極限溫度　－10℃～＋50℃）
　　　相對濕度　　40℃（20～90）%RH
　　　大氣壓強　　（86～106）Kpa
7．體積：275×220×160mm3
8．重量：1.8kg
