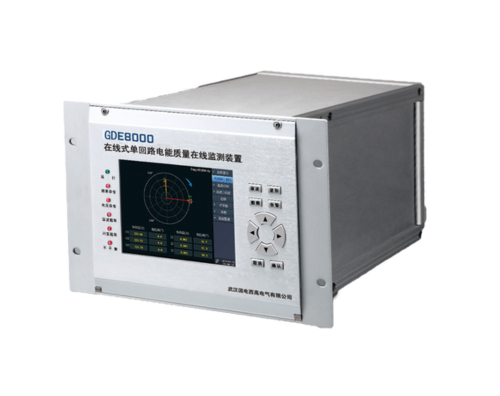

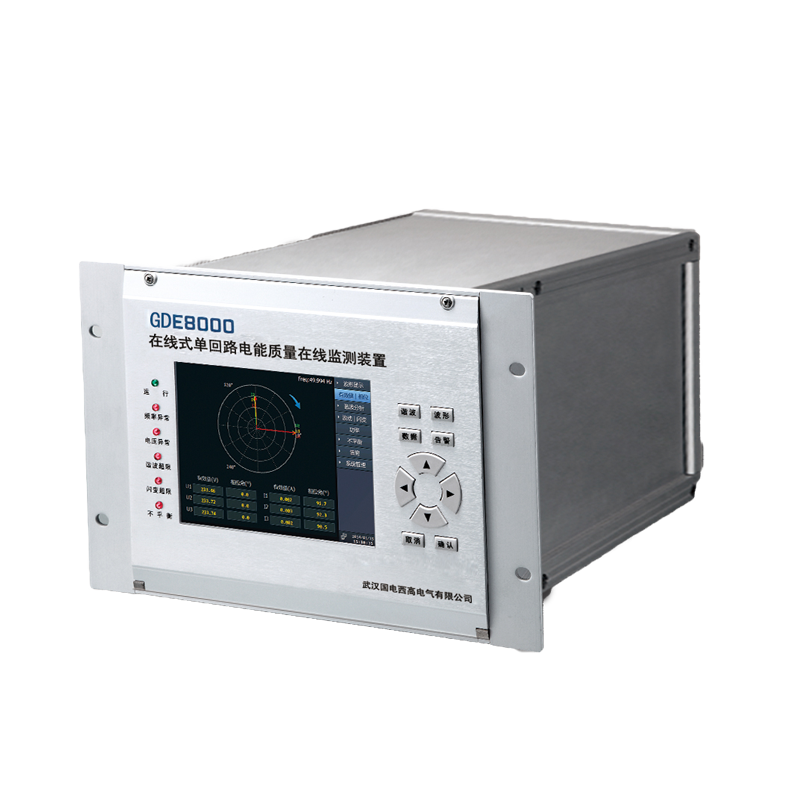

Name: GDE8000在線式單回路電能質量在線監測裝置
Brand: 武漢國電西高電氣有限公司

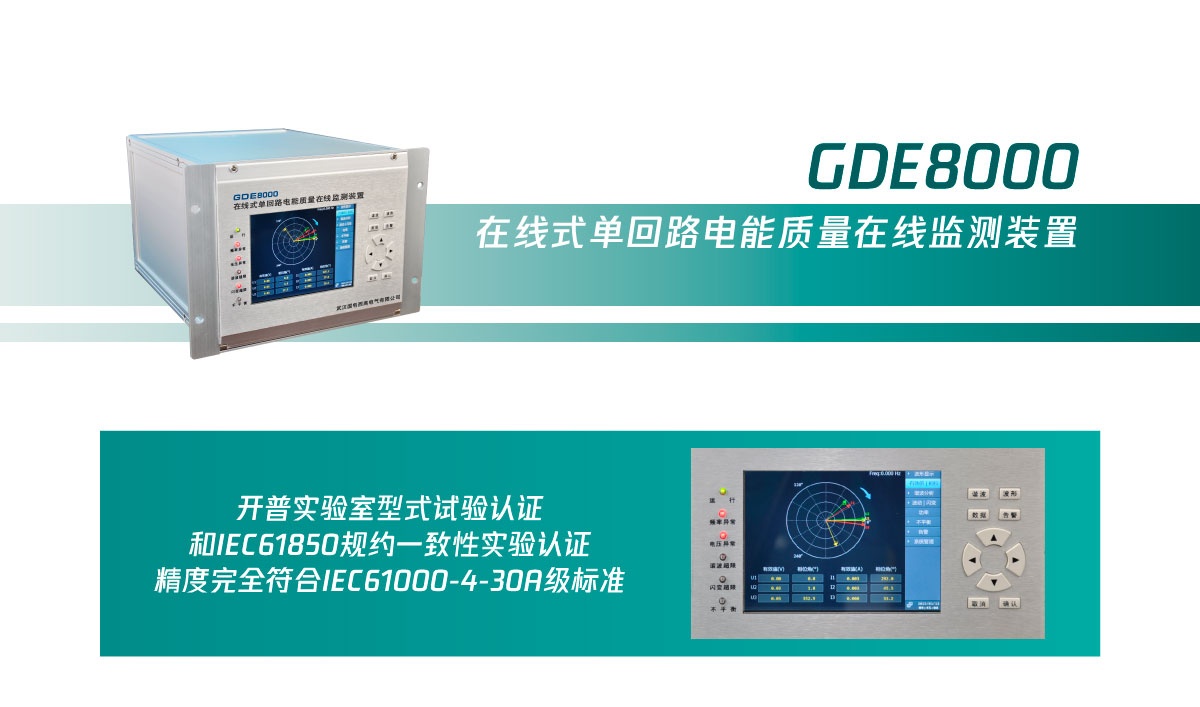

· 在線式單回路電能質量在線監測裝置精度完全符合IEC61000-4-30A級標準；

· 廣泛應用于全國各地各級變電站、高耗能企業對現場電能質量的監測與分析。

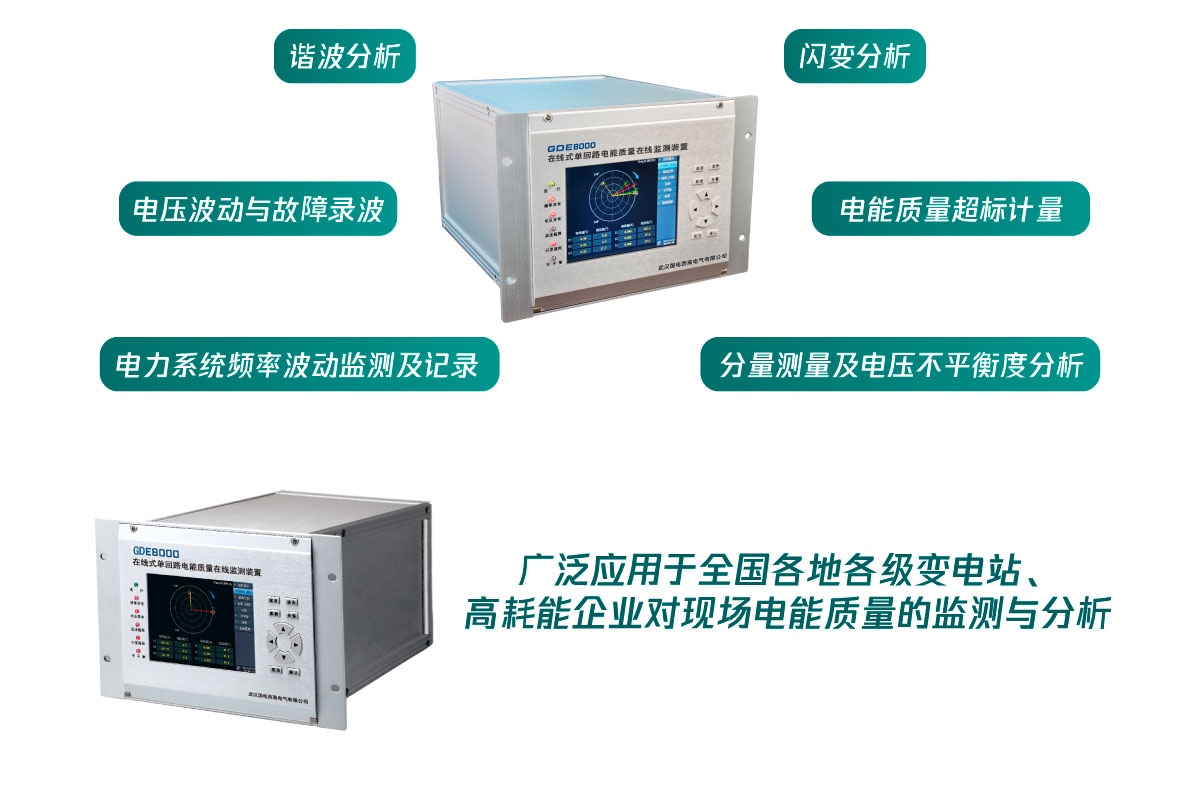

主要功能特點

諧波分析
監測被測信號50 次諧波分量，包括1~50 次總諧波畸變率、諧波含有率、諧波相位角、及1~16 次間諧波，滿足國標GB/T14549 和IEC 61000-4-7 對公用電網諧波的測試要求。
電壓波動與故障錄波
本裝置能捕捉所有電壓電流通道的波形，分析干擾源。總畸變率超標、頻率超標、電壓有效值超標、不平衡度超標等均可啟動故障錄波記錄，從而捕捉電壓波形細微的變化。
電力系統頻率波動監測及記錄
本裝置頻率測量精度為0.001Hz，頻率范圍42.5Hz 連續到57.5Hz，在線監測電力系統頻率，頻率越限可及時報警及記錄。
電能質量超標計量
本裝置可以連續不間斷監視電能質量是否符合相關標準，通過軟件可設置不同的超標條件，啟動超標電能參數統計并記錄對應超標量，時間分辨率達200ms
。
閃變分析
公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁。GDE8000系列電能質量在線監測裝置具有電壓閃變監測功能，符合GB/T 12326-2008 標準。
分量測量及電壓不平衡度分析
本裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。

常規參數

機械

尺寸	259.28 × 177 × 300.15mm
重量	6kg

電源

電源輸入電壓

+85VAC~+265VAC

110V/220VDC

顯示

尺寸	5.6 寸
色彩	26 萬色
分辨率	640 × 480
亮度	最大亮度 350 cd/m2 (Typ.)
對比度	500:1 （ Typ ）
可視角度	70/70/50/70 (Typ.)(CR ≥ 10) ( 左 / 右 / 上 / 下 )

存儲

類型	TF 卡（內置）
容量	8GB

環境

工作環境	室內使用， -20 ℃ ~+70 ℃，濕度 90rh% 以下
存儲環境	室內保存， -40 ℃ ~+85 ℃，濕度 95rh% 以下（不凝結）
安全性	500V/10M ， 2kV:GB/T 15479-1995

標準

測量方法	IEC61000-4-30
測量性能	IEC61000-4-30 A 級
閃變	IEC61000-4-15
諧波	IEC61000-4-7

電磁兼容性

標準	等級 3 ： GB/T 17626.2-2006 靜電放電抗擾度等級 3 ： GB/T 17626.3-2006 射頻電磁場輻射抗擾度等級 3 ： GB/T 17626.4-2008 電快速瞬變脈沖群抗擾度等級 3 ： GB/T 17626.5-2008 浪涌（沖擊）抗擾度等級 3 ： GB/T 17626.8-2006 工頻磁場抗擾度等級 3 ： GB/T 17626.9-1998 脈沖磁場抗擾度等級 3 ： GB/T 17626.12-1998 振蕩波抗擾度

環境可靠性

標準	GB/T 2423.1-2008 低溫 GB/T 2423.2-2008 高溫 GB/T 2423.4-2008 交變濕熱 GB/T 2423.5-1995 沖擊 GB/T 2423.10-2008 振動 GB/T 2423.22-2002 溫度變化

測量參數

測量項目

測量類型	測量項
電壓 / 電流 / 頻率	有效值、峰值、頻率偏差等
三相不平衡	電壓 / 電流正序值、負序值、負序不平衡度、零序不平衡度
諧波	電壓 / 電流 50 次諧波、 16 組間諧波、 35 組高次諧波、諧波含有率、諧波功率
波動 / 閃變	短閃變、長閃變、電壓波動值
功率 / 電能	有功、無功、視在、功率因數等
事件記錄	電壓暫升、電壓暫降、電壓中斷、沖擊電流、電壓電流總畸變率、奇偶次諧波含有率、電壓電流不平衡、頻率、短閃變、長閃

輸入參數

測量線路	三相三線 / 三相四線制
測量線路基本頻率	50Hz
輸入通道數	電壓 4 通道、電流 4 通道
測量量程	電壓測量量程：標稱值 100V ，最大值 460V ；電流測量量程：標稱值 5A 最大值 7.2A

頻率

測量方式	由 10 個波形（ 50Hz 時）運算
顯示方式	顯示一個通道的頻率值
測量量程 / 分辨率	50.0000Hz/0.001Hz
測量帶寬	42.5000~57.5000Hz
測量精度	± 0.001Hz

電壓 1/2 有效值、電流 1/2 有效值

測量方式	每兩個周波運算一次，每周波去 1/2 周波組成 1 個波形運算
測量量程 / 分辨率	Max 電壓： 460V/0.01 ， Max 電流： 10A/0.001A
測量精度	標稱電壓的 0.2%

電壓有效值

測量方式	由 10 個波形（ 50Hz 時）運算
顯示方式	每通道的電壓有效值
測量量程 / 分辨率	Max 電壓： 460V/0.01V
測量精度	標稱電壓的 0.1%

電流有效值

測量方式	由 10 個波形（ 50Hz 時）運算
顯示方式	每通道的電流有效值
測量量程 / 分辨率	Max 電流： 10A/0.001A
測量精度	標稱電流的 0.1%

諧波電壓、諧波電流

測量方式	符合 IEC61000-4-7 ，分析窗口幅度 10 個周波
窗口點數	每 10 個周波共 5120 點
顯示方式	表格圖、趨勢圖、柱狀圖
測量次數	1 次 ~50 次
測量量程 / 分辨率	Max 電壓： 460V /0.005 ，
測量精度	電壓諧波大于 1% 標稱值時：誤差小于 1% 讀數電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值電流諧波大于 3% 標稱值時：誤差小于 1% 讀數電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值

間諧波電壓、間諧波電流

測量方式	符合 IEC61000-4-7 ，分析窗口幅度 10 個周波
窗口點數	每 10 個周波共 5120 點
顯示方式	表格圖、趨勢圖、柱狀圖
測量次數	1~16 組
測量精度	電壓諧波大于 1% 標稱值時：誤差小于 5% 讀數電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值電流諧波大于 3% 標稱值時：誤差小于 5% 讀數電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值

高次諧波電壓、高次諧波電流

測量方式	符合 IEC61000-4-7 ，分析窗口幅度 10 個周波
窗口點數	每 10 個周波共 5120 點
顯示方式	表格圖、趨勢圖、柱狀圖
測量次數	1~35 組
測量精度	電壓諧波大于 1% 標稱值時：誤差小于 5% 讀數電壓諧波小于 1% 標稱值時：誤差小于 0.05% 標稱電壓值電流諧波大于 3% 標稱值時：誤差小于 5% 讀數電流諧波小于 3% 標稱值時：誤差小于 0.05% 標稱電壓值

有功功率、無功功率、視在功率

測量方式	有功功率：每 10 個周波進行運算視在功率：由電壓電流的有效值來運算無功功率：由視在功率、有功功率來計算
顯示方式	表格圖、趨勢圖
測量量程 / 分辨率	根據電壓電流量程來確定
測量精度	± 0.5% 讀數

功率因數

測量方式	由電壓有效值、電流有效值、有功功率進行計算
顯示方式	實時數據顯示
測量量程 / 分辨率	-1.0000~1.0000
測量精度	± 0.5% 讀數

電壓不平衡度、電流不平衡度（負序、零序）

測量方式	三相三線制或三相四線時，使用三相的基波成分來計算
顯示方式	表格圖、趨勢圖、矢量圖
測量量程	0.00%~100%
測量精度	電壓不平衡度：± 0.2% ；電流不平衡度：± 0.2%

電壓波動

測量方式	半波方均值來計算
顯示方式	表格圖、趨勢圖
測量量程	0.00%~100%
測量精度	± 1%

IEC 閃變

測量項目	短閃變（ Pst ）、長閃變（ Plt ）
測量方式	根據 IEC61000-4-15 連續測量 10 分鐘的 Pst ，連續測量并計算 2 小時 Plt
顯示方式	表格圖、趨勢圖
測量量程	0~20
測量精度	± 5%
