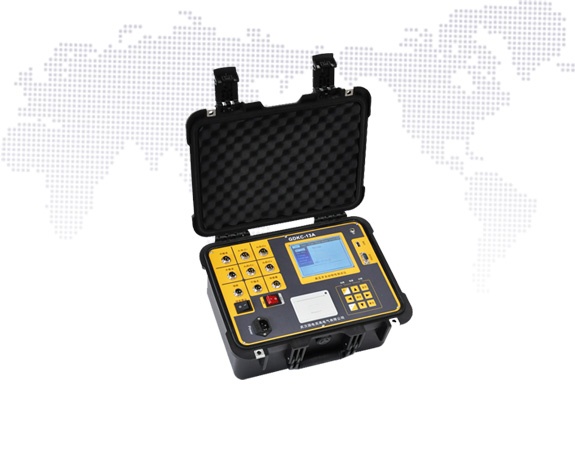

Name: GDKC-13A高壓開關動特性測試儀（停產）
Brand: 武漢國電西高電氣有限公司

GDKC-13A

售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務

高壓斷路器是電力系統中最重要的控制設備之一。電網中高壓斷路器的運行數量最多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，我們開發了GDKC-13A 高壓開關動特性測試儀。

武漢高壓開關動特性測試儀價格？歡迎咨詢武漢高壓開關動特性測試儀廠家-國電西高

高壓開關動特性測試儀技術特點

1、性能

時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;
每斷口的分閘反彈幅值。
速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC25～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
干接點：相當于一個開關的功能，不分交直流，不分正反接。允許最大電流15安。

2、特點

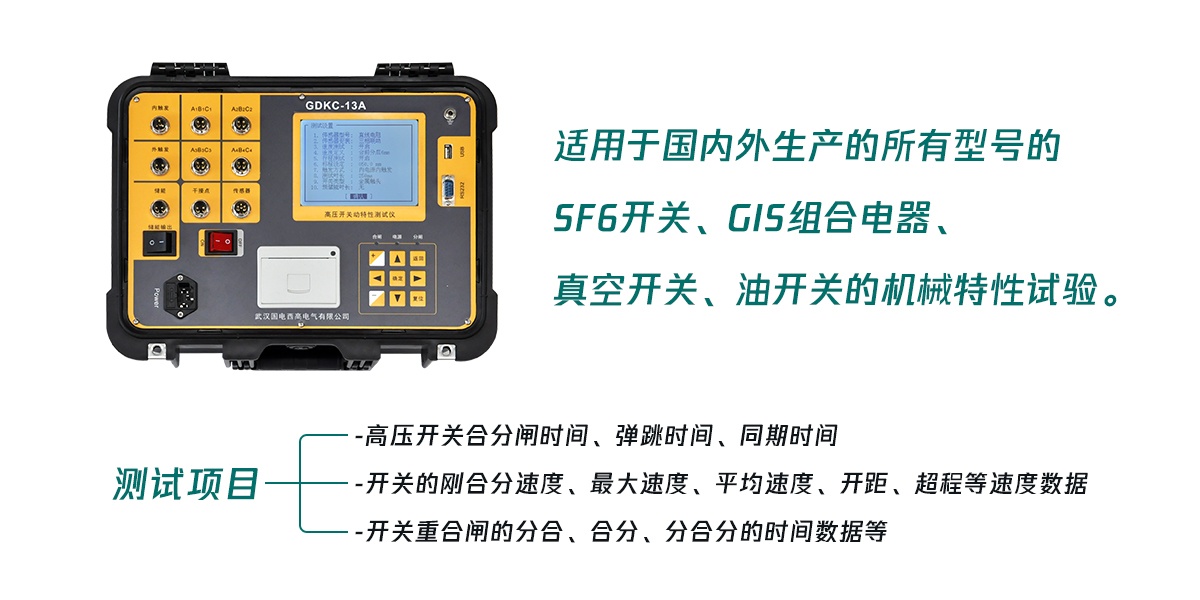

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

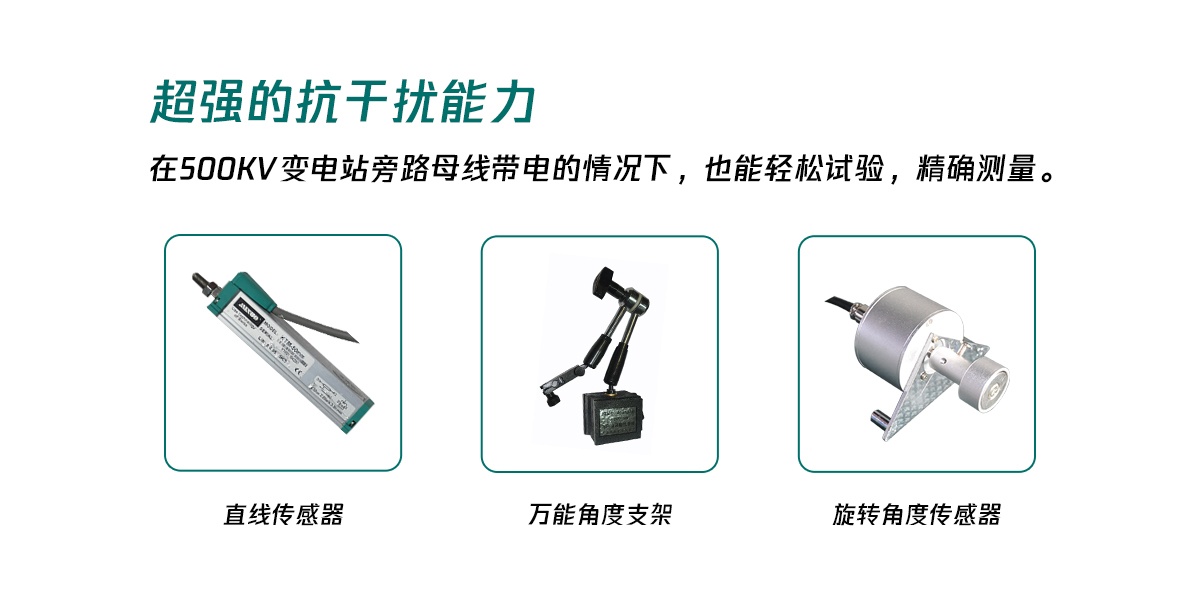

加速度傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

圖文介紹
技術特點
產品參數
產品圖集
客戶案例

技術特點

武漢高壓開關動特性測試儀價格？歡迎咨詢武漢高壓開關動特性測試儀廠家-國電西高

高壓開關動特性測試儀技術特點

1、性能

時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;
每斷口的分閘反彈幅值。
速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC25～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
干接點：相當于一個開關的功能，不分交直流，不分正反接。允許最大電流15安。

2、特點

適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
加速度傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

產品參數

使用環境	①輸入電源：220V±10% 50Hz±10% 大氣壓力 86～106kpa
	②溫度：－10～40℃ 濕度 ≦80%RH
安全性能	①絕緣電阻＞2MΩ
	②介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
基本參數
時間	量程：4000.0+6000.0ms，分辯率0.1ms
	誤差	①100ms以內0.1ms±1個字
		②100ms以上0.1%±1個字
		③同期
速度	量程：20.00m/s，分辯率0.01m/s
	誤差：	①0-2m/s以內 ±0.1m/s±1個字
		②100ms以上 ±0.2m/s±1個字
行程
型號		量程	分辨率	誤差
真空斷路器		50.0mm	0.1mm	1%±1個字
SF6斷路器		300.0mm	1mm
少油斷路器		600.0mm
電流	量程：20.00A，分辯率0.01A
輸出電源	DC25～250V 數字可調/20A（瞬時工作），分辨率1V
外形尺寸	360mm(L)×280mm(W)×300mm(H)
重量	9kg
